Kompletni vodič za Simboli kondenzatora u modernoj elektronici
Savladajte univerzalni jezik dijagrama elektroničkih krugova s našim sveobuhvatnim vodičem za kondenzatore i njihovim primjenama. Ovaj vodič pokriva sve, od osnovnih simbola do naprednih aplikacija u modernom elektroničkom dizajnu.
Razumijevanje osnova kondenzatora
Funkcija
Privremena regulacija skladištenja energije i napona u krugovima
Struktura
Dvije vodljive ploče razdvojene dielektričnim materijalom
Jedinice
Izmjereno u Farads (F) i njegovim pododjeljkama
Vrste simbola kondenzatora
Nepolarizirani kondenzatori
Dvosmjerni kondenzatori koji se koriste u izmjeničnim krugovima. Uobičajene vrste uključuju keramičke i filmske kondenzatore.

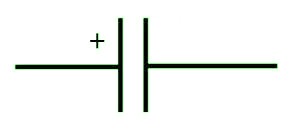

Polarizirani kondenzatori
Kondenzatori osjetljivi na smjer poput elektrolitika, označeni pozitivnim i negativnim terminalima.
Promjenjivi kondenzatori
Podesive komponente kapaciteta koje se koriste u podešavanju krugova i kontrole frekvencije.
Uobičajene primjene
| Prijava | Kondenzator | Tipične vrijednosti |
|---|---|---|
| Filtriranje napajanja | Elektrolitički | 100 µF - 10 000 µF |
| Spajanje signala | Keramika/film | 0,1 µF - 1 µF |
| RF podešavanje | Promjenljiv | 5pf - 100pf |
Mjerenje i testiranje
Korištenje multimetra
- Postavite multimetar na način rada kapacitivnosti
- Osigurajte da se kondenzator u potpunosti isprazni
- Povežite vodi do odgovarajućih terminala
- Pročitajte i tumačite mjerenje
Sigurnosne mjere opreza
- Uvijek prazni kondenzatori prije testiranja
- Koristite odgovarajuće ocjene napona
- Promatrajte odgovarajuću polarnost
- Nosite sigurnosnu opremu kad je to potrebno
